轻触开关内部零部件解析

轻触开关内部零部件解析图解析：

1.盖板：认证为SUS

2.推钮：材质为耐高温塑料

3.硅胶弹片：材质为硅胶

4.金属弹片：材质为不锈钢单面镀银

5.底座：材质为耐高温塑料

6.端子：材质为黄铜Au

轻触开关分成两大类:利用金属簧片作为开关接触片的称锐感型轻触开关，接触电阻小，手感好，有"滴答"清脆声。利用硅胶作为接触通路的开关习惯称为柔感型导电橡胶开关。开关手感好，但接触电阻大，一般在100M一300M。轻触开关的结构是靠按键向下移动，使接触簧片或导电橡胶块接触焊片，形成通路。

轻触开关的操作力与簧片所处的状态有关。操作力与簧片的压缩的行程成正比，簧片压缩到50%一70%时操作力突然减少，并伴有"滴答"声。导龟橡胶开关一般有两种结构。操作力曲线随橡胶块的几何形状不同而有很大的差异。

轻触开关尺寸：可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。接点镀银、镀金。安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、 12×12mm等。

科学的电路设计，金属架构，端子焊接都将为轻触开关能效率高效率工作保驾护航。下面将轻触开关的拆散对内部结构做平面观察。

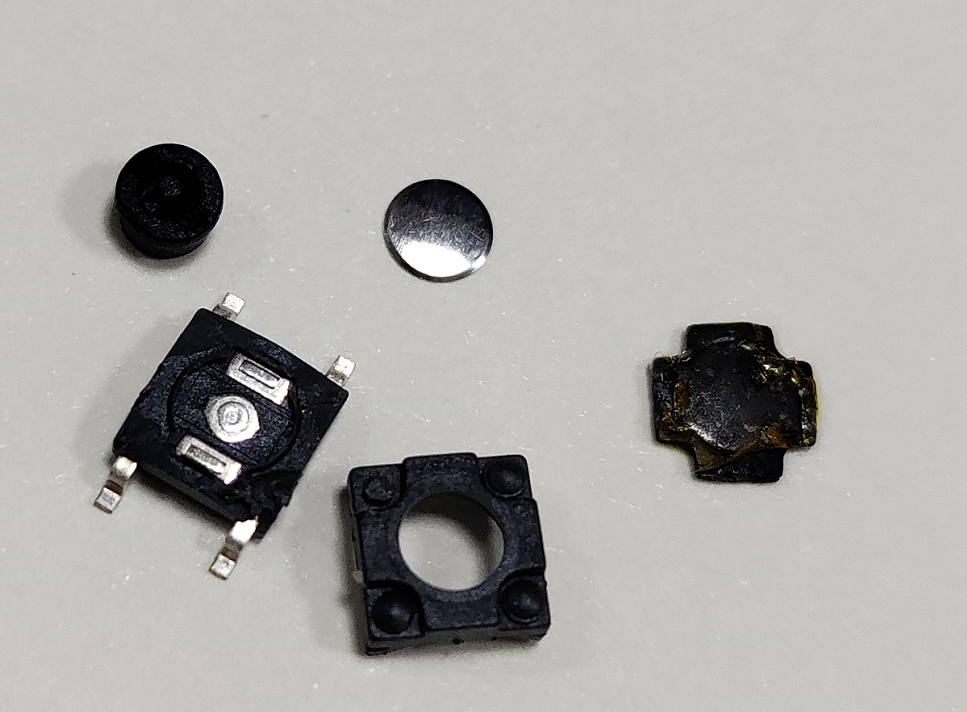

用镊子将铆点撬开，打开轻触开关面板，您就可以看到轻触开关的内部结构。就选择开关动触点与静触点而言，通常应采用纯银触点或银铜复合材料制成，此工艺可防止接触片随开启和闭合引起电弧氧化，给产品带来负面影响。优质接触片采用银镍铜复合材料，复合材料较单一材质导电性能很强，且银镍合金抑制电弧的能力非常强，
